Fler-kanals Digital Partial Discharge Comprehensive Analyzer

Produktintroduktion

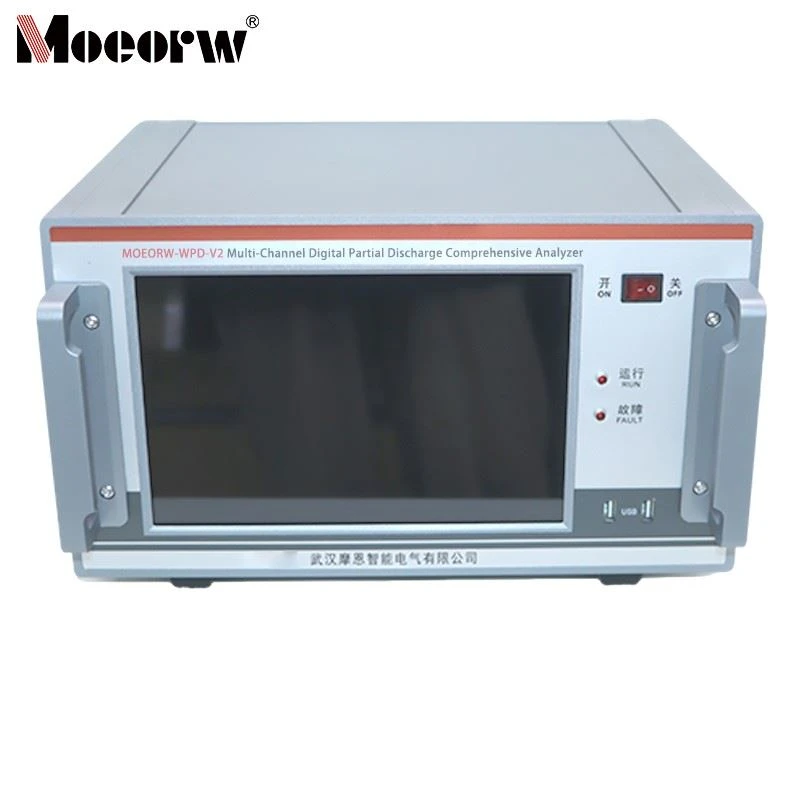

MORORW-WPD-V2 Multi-Channel Digital Partial Discharge Comprehensive Analyzer har en integrerad design för bekväm användning. Detta instrument är lämpligt för typtestning, acceptanstestning från fabrik och acceptanstestning av högspänningsprodukter. Den kan utföra kvantitativa tester av partiella urladdningar i motorer, instrumenttransformatorer, kablar, bussningar, kondensatorer, transformatorer, överspänningsavledare, strömbrytare och annan elektrisk-högspänningsutrustning. MORORW-WPD-V2 Multi-Channel Digital Partial Discharge Comprehensive Analyzer uppfyller standarderna IEC 60270 och GB/T 7354-2018, vilket möjliggör mätning och registrering av partiell urladdning (PD) och AC-testspänningar.

Produktparameter (specifikation)

Mätsystem för partiell urladdning

Antal mätkanaler för partiell urladdning	2 kanaler
Ingångsimpedans	50Ω
Analogt filter (-6dB)	Uppfyller standarderna IEC60270 och GB/T7354-2018
	Nedre gränsfrekvens fL: 10kHz, 20kHz, 40kHz, 60kHz, 80kHz Frivillig
	Övre frekvensgräns fU: 100kHz, 200kHz, 300kHz, 400kHz 500kHz eller 1MHz valfritt
Detektionskänslighet	<1pC (CA=10nF/CK=1nF)
Detektionskänslighet	<0.1pC (CA=1nF/CK=1nF)
Provtagningsnoggrannhet	14 bitar
Samplingsfrekvens	60 MHz
Förstärkningsjusteringsområde	60dB, 40dB, 20dB, 0dB, -20dB, -40dB automatisk eller manuell Justerbar.
Testbart kapacitansområde	6pF~250μF
linjäritetsfel	< ± 3%

Spänningsmätningssystem

Spänningsingångsområde	5~230VAC (RMS)
linjäritetsfel	< ± 3%
Frekvensområde	10~450Hz
Synkroniseringsmetod	Automatisk växling mellan strömförsörjningssynkronisering och spänningsingångssynkronisering
Synkroniseringsnoggrannhet	<1°

Gränssnitt

Ingång för partiell urladdning	2 × BNC
Spänningsingång	1 × Flygplanskontakt
Kommunikationsgränssnitt	1 × RS232

Värdparametrar

operativsystem	Linux operativsystem
lagring	8G och uppåt
strömförsörjning	176~264 VAC 50 /60Hz
Strömsäkring	250V T 5A
Driftstemperatur	-10 grader till 50 grader
Förvaringstemperatur	-40 grader ~60 grader
relativ fuktighet	5%~95% Ingen kondens
Yttre mått	355 mm × 282 mm × 200 mm (bredd × djup × höjd)
Sin egen vikt	11 kg

Produktfunktion och applikation

1. **Precis mätning**: Dubbel-kanalsdesign med 60MHz samplingsfrekvens och 14-bitars upplösning, vilket uppnår detekteringskänslighet så låg som 0,1pC för att uppfylla IEC 60270 och andra standarder.

2. **Bred kompatibilitet**: Stöder testprovkapacitans från 6pF till 250μF, som täcker olika högspänningsutrustningar som motorer och transformatorer. Lämplig för typ-, fabriks- och acceptanstestning.

3. **Flexibel justering**: Flera filteralternativ för övre/nedre gräns. Förstärkning justerbar från -40dB till 60dB via auto/manuella lägen för att anpassa sig till olika signalscenarier.

4. **Användar-vänlig drift**: Linux-system med grafiskt gränssnitt stöder PRPD/PRPS-spektrumvisning, vilket förenklar datalagring och kalibreringsprocedurer.

5. **Stark interferensmotstånd**: Har fasfönstermaskering och pulsutjämningsfunktioner, kombinerat med förstklassig skärmning och jordningsdesign för att minimera fältstörningar.

6. **Säkerhet och tillförlitlighet**: Flera säkerhetsvarningar och skyddsprotokoll, med uttryckliga säkerhetskrav för kritiska anslutningar som jordning och strömförsörjning.

7. **Enkel kalibrering**: Stöder dubbel kalibrering för PD och spänning, erbjuder direkta, manuella och intelligenta kalibreringslägen för att säkerställa mätnoggrannhet.

Produktionsdetaljer

Lämplig för typ-, fabriks- och acceptanstestning av elektrisk-högspänningsutrustning som motorer, instrumenttransformatorer, kablar och transformatorer, vilket möjliggör kvantitativ partiell urladdningstestning i laboratorier eller på-plats.

Företagskvalifikationer

FAQ

1)Vilka är driftsmiljökraven för MOEORW-WPD-V2 Multi-Channel Digital Partial Discharge Comprehensive Analyzer?

Svar: Drifttemperaturen måste vara mellan -10 grader och 50 grader, med lagringstemperaturen från -40 grader till 60 grader. Relativ luftfuktighet måste hållas mellan 5 % och 95 % utan kondens. Strömförsörjningen kräver 176–264 VAC, 50/60Hz AC-spänning, med en 250V T 5A strömsäkring installerad.

2)Vilka är de viktigaste säkerhetsåtgärderna för MOEORW-WPD-V2 Multi-Channel Digital Partial Discharge Comprehensive Analyzer?

Svar: Instrumentet måste vara tillförlitligt jordat genom att anslutas till ett jordat eluttag med en aluminiumflätad jordkabel. Strömanslutningen måste ligga inom det angivna spänningsintervallet för att undvika över-inmatning. Synkroniseringsspänningsingången måste vara AC och inte överstiga det maximala ingångsområdet. Mätimpedansens jordterminal måste anslutas till hög-systemets jordterminal med låg impedans. När extern synkronisering inte krävs måste utgångsterminalerna kortslutas-. Efter fältkalibrering, ta bort kalibreringspulsgeneratorn innan spänning appliceras.

3)Vilka försiktighetsåtgärder bör vidtas när du rengör MOEORW-WPD-V2 Multi-Channel Digital Partial Discharge Analyzer?

Svar: Före rengöring, koppla bort strömförsörjningen och ta bort nätsladden, signalkablarna och jordledningen. Använd endast en fuktig, mjuk trasa för att rengöra det yttre höljet; lösningsmedel eller slipande rengöringsmedel är förbjudna. Undvik att låta vatten eller rengöringsmedel tränga in i gränssnitt, fläktar eller luftintag under avtorkning
