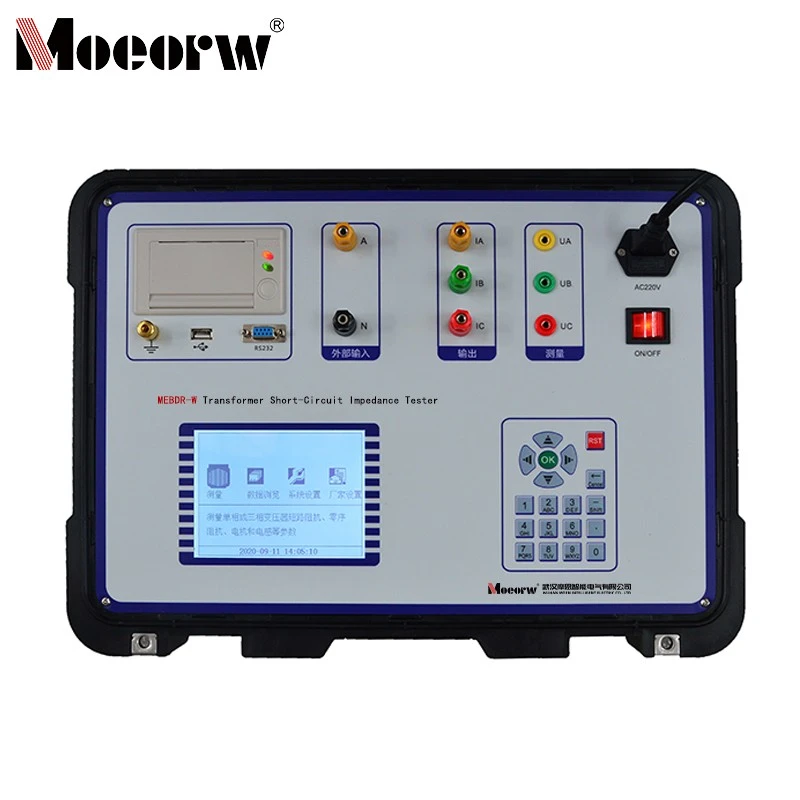

Transformatorkort-impedanstestare

Produktintroduktion

Testning av låg-kortslutningsimpedans- är den mest direkta metoden för att bedöma om en transformators lindningar har deformerats efter att ha utsatts för kortslutningsströmstötar under drift eller mekaniska stötar under transport och installation. Detta test är avgörande för att avgöra om en transformator kan tas i bruk och fungerar som ett av kriterierna för att avgöra om en transformator kräver demonteringsinspektion.

MEBDR-transformatorns kort-kretsimpedanstestare har en intern justerbar strömförsörjningsutgång, vilket gör den särskilt lämplig för -låg-kortslutningsimpedansmätningar- på platsen på huvudtransformatorer som är märkta på 110 kV och högre.

Produktparameter (specifikation)

1) Mätnoggrannhet	Spänning, ström;Klass 0.2 Effekt;COSφ > 0.1;Klass 0.5; COSφ Mindre än eller lika med 0.1Klass 1.0; ImpedansCOSφ > 0,1;Klass 0,5; COSφ Mindre än eller lika med 0,1;Klass 1.0
2) Spänningsmätområde	AC 3V till 600V
3) Utgångsområde för intern strömförsörjning	Spänning 0 till 250V, Ström 0 till 10A
4) Aktuellt mätområde	AC 0,2A till 20A
5) Driftstemperatur	-10 grader till 50 grader
6) Driftfuktighet	0% till 80% RH
7) Strömförsörjning	AC 220V ±10%, 50Hz ±1Hz
8) Mått	360 mm × 220 mm × 150 mm
9) Instrumentets vikt	5 kg

Produktfunktion och applikation

1) Instrumentet har en justerbar strömförsörjningsutgång. Oavsett om du testar enfasiga-- eller trefastransformatorer-, krävs bara en ledningsanslutning för att instrumentet ska kunna utföra mätningar på alla lindningspar, vilket förenklar testning och kabeldragning.

2) Stöder både intern strömförsörjningstestning och extern spänningsregulators strömförsörjningstestning.

3) Uppfyller testerna och algoritmerna som specificeras i DL/T1093-2008 "Riktlinjer för detektering och utvärdering av krafttransformatorlindningsdeformation med användning av reaktansmetoden."

4) DL/T1093-2008 anger uttryckligen: 5.4.1a, "Enfasparametrar ska testas med en-fasmetoden i princip"; 5.4.1e, "När testresultaten är onormala, testa om alla lindningspar med enfasmetoden." Det här instrumentet använder en{10}}enfasmätningsmetod. För trefastransformatorer beräknar den automatiskt kortslutningsimpedans-, reaktans- och induktansvärdena för varje fas under den tre-stegs spänningsökningsprocessen.

5) Använder internt fas-låst slinga för synkron sampling av AC-signaler, vilket säkerställer exakta mätdata.

6) Mäter spänning, ström, effekt, frekvens och andra parametrar.

7) Brett fristående mätområde för spänning och ström, med stöd för externa CT:er och PT:er för att ytterligare utöka mätmöjligheterna.

8) Inbyggt-i icke-flyktigt minne för lång-lagring av mätdata; inkluderar en integrerad skrivare.

9) Stöder USB-export av testdata för vidare analys eller lagring, och USB-firmwareuppdateringar.

10) Helt engelska menyer och driftsuppmaningar för enkel, intuitiv användning.

11) Transflekterande stor-LCD-skärm för tydlig synlighet i direkt solljus.

Produktionsdetaljer

1. Genomför låg-kortslutningsimpedanstestning av-lågspänning på transformatorer märkta 110 kV och högre före fabriksleverans och idrifttagning, och behåll originaldokumentationen;

2. Inspektera lindningsdeformation efter närliggande plötsliga kortslutningar, transport eller mekaniska stötar under installationen;

3. Mät transformatorparametrar inklusive spänning, ström, effekt, frekvens, kortslutningsimpedans-, reaktans och induktans under rutintestning;

4. Stöder en-fas, trefastransformator och impedanstestning av noll-, som tillgodoser interna/externa strömförsörjningsscenarier för att möta fälttestningskrav.

Företagskvalifikationer

FAQ

1)Vad är det primära syftet med MEBDR-W Transformer Short-Circuit Impedance Tester?

Svar: Instrumentets primära funktion är att utföra kort-lågspänningskort-impedanstestning och noll-sekvensimpedanstestning på enfas- och trefastransformatorer med 110 kV och högre. Genom att analysera mätresultaten avgör den om transformatorlindningar har deformerats på grund av kortslutningsström, transport eller mekaniska stötar under installationen. Den behåller också originaldokument, vilket ger en grund för att utvärdera transformatorer under fabrikssläpp, idrifttagning och efter-feldrift, i enlighet med relevanta nationella standarder.

2) Vilka strömförsörjningstestlägen stöder MEBDR-W Transformer Short-Circuit Impedance Tester? Vilka är de viktigaste operativa skillnaderna?

Svar: Instrumentet stöder två lägen: intern strömförsörjningstestning och extern spänningsregulatortestning. Viktiga skillnader är: Under interna tester eliminerar den inbyggda-justerbara strömförsörjningen manuell spänningsjustering. Efter den första kabeldragningen slutför den automatiskt mätningar och cykliska tester för alla lindningspar. För extern testning, ställ först in spänningsregulatorn på noll innan strömförsörjning. Manövrera regulatorn manuellt för att lägga på spänning under testning, sakta ner justeringshastigheten när du närmar dig den inställda strömmen.

3) Vilka grundläggande säkerhetskrav måste följas när du använder MEBDR-W Transformer Short-Circuit Impedance Tester?

Svar: Grundläggande säkerhetskrav inkluderar: 1. Använd endast den dedikerade nätsladden som specificeras för produkten. Säkerställ tillförlitlig jordning av instrumentets chassijordningsterminal och nätsladdens jordkabel. 2. Anslut eller koppla inte bort testkablar godtyckligt när de är anslutna till strömförande terminaler; 3. Använd inte utan instrumenthöljet, i fuktiga eller explosiva miljöer, och undvik att vidröra utsatta kretsar eller spänningsförande metalldelar; 4. Om instrumentet uppvisar misstänkta fel, låt det inspekteras av vår professionella underhållspersonal; fortsätt inte driften.
